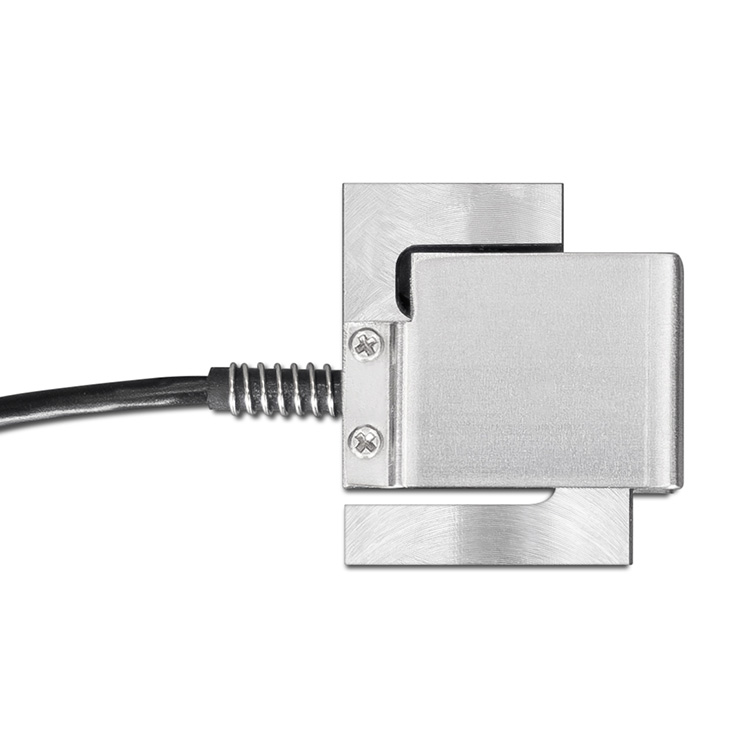

小型S字タイプ引張圧縮両用ロードセル LCS30シリーズ
小型S字タイプ引張圧縮両用ロードセル LCS30シリーズ
- NEW
- 受注生産品
小型・軽量のため各種荷重試験に最適
小型のため取付場所が制限される箇所に最適
- ・両端めねじで取付が容易
- ・外形：17.5 mm（Ｗ）×20 mm（Ｈ）×9 mm（Ｄ）、質量：約3 g～約11 g
- ・定格容量：10 N（1.02 kg）～500 N（50.99 kg）
- ・主な用途
・ボタンスイッチ圧測定
・キーボードの検査
・打錠機圧力測定
・カシメ力測定
・バネ圧力測定
・ロボットの力センサー
・ロボットの荷重センサー
・分力測定
カタログ・取扱説明書・外形寸法図
ラインナップ
| 型名 | 定格容量 | 商品コード | JANコード | 備考 |
|---|---|---|---|---|
| LCS30-N010 | 10 N（1.02 kg） | LCS30N010 | 4981046581677 | 受注生産品 |
| LCS30-N020 | 20 N（2.04 kg） | LCS30N020 | 4981046581684 | 受注生産品 |
| LCS30-N050 | 50 N（5.099 kg） | LCS30N050 | 4981046581691 | 受注生産品 |
| LCS30-N100 | 100 N（10.2 kg） | LCS30N100 | 4981046334297 | 受注生産品 |
| LCS30-N200 | 200 N（20.4 kg） | LCS30N200 | 4981046581714 | 受注生産品 |
| LCS30-N500 | 500 N（50.99 kg） | LCS30N500 | 4981046581707 | 受注生産品 |
| LCS30-N010 | |
| 定格容量 | 10 N（1.02 kg） |
|---|---|
| 商品コード | LCS30N010 |
| JANコード | 4981046581677 |
| 備考 | 受注生産品 |
| LCS30-N020 | |
| 定格容量 | 20 N（2.04 kg） |
|---|---|
| 商品コード | LCS30N020 |
| JANコード | 4981046581684 |
| 備考 | 受注生産品 |
| LCS30-N050 | |
| 定格容量 | 50 N（5.099 kg） |
|---|---|
| 商品コード | LCS30N050 |
| JANコード | 4981046581691 |
| 備考 | 受注生産品 |
| LCS30-N100 | |
| 定格容量 | 100 N（10.2 kg） |
|---|---|
| 商品コード | LCS30N100 |
| JANコード | 4981046334297 |
| 備考 | 受注生産品 |
| LCS30-N200 | |
| 定格容量 | 200 N（20.4 kg） |
|---|---|
| 商品コード | LCS30N200 |
| JANコード | 4981046581714 |
| 備考 | 受注生産品 |
| LCS30-N500 | |
| 定格容量 | 500 N（50.99 kg） |
|---|---|
| 商品コード | LCS30N500 |
| JANコード | 4981046581707 |
| 備考 | 受注生産品 |
仕様
モデル別仕様
| 型名 | LCS30-N010 | LCS30-N020 | LCS30-N050 |
|---|---|---|---|
| 定格容量 | 10 N（1.02 kg） | 20 N（2.04 kg） | 50 N（5.099 kg） |
| 定格出力 | 0.35 mV/V ±20 % | 0.5 mV/V ±20 % | 0.5 mV/V ±20 % |
| たわみ量 | 0.01 mm以下 | 0.01 mm以下 | 0.01 mm以下 |
| 固有振動数 | 4.6 kHz | 5.1 kHz | 8.1 kHz |
| 質量 | 約3 g | 約3 g | 約3 g |
| 材質 | アルミ二ウム | アルミ二ウム | アルミ二ウム |
| LCS30-N010 | |
| 定格容量 | 10 N（1.02 kg） |
|---|---|
| 定格出力 | 0.35 mV/V ±20 % |
| たわみ量 | 0.01 mm以下 |
| 固有振動数 | 4.6 kHz |
| 質量 | 約3 g |
| 材質 | アルミ二ウム |
| LCS30-N020 | |
| 定格容量 | 20 N（2.04 kg） |
|---|---|
| 定格出力 | 0.5 mV/V ±20 % |
| たわみ量 | 0.01 mm以下 |
| 固有振動数 | 5.1 kHz |
| 質量 | 約3 g |
| 材質 | アルミ二ウム |
| LCS30-N050 | |
| 定格容量 | 50 N（5.099 kg） |
|---|---|
| 定格出力 | 0.5 mV/V ±20 % |
| たわみ量 | 0.01 mm以下 |
| 固有振動数 | 8.1 kHz |
| 質量 | 約3 g |
| 材質 | アルミ二ウム |
| 型名 | LCS30-N100 | LCS30-N200 | LCS30-N500 |
|---|---|---|---|
| 定格容量 | 100 N（10.2 kg） | 200 N（20.4 kg） | 500 N（50.99 kg） |
| 定格出力 | 0.5 mV/V ±20 % | 0.5 mV/V ±20 % | 0.5 mV/V ±20 % |
| たわみ量 | 0.01 mm以下 | 0.01 mm以下 | 0.01 mm以下 |
| 固有振動数 | 10 kHz | 9.2 kHz | 10.7 kHz |
| 質量 | 約4 g | 約10 g | 約11 g |
| 材質 | アルミ二ウム | ステンレス | ステンレス |
| 定格容量 | |
| LCS30-N100 | 100 N（10.2 kg） |
|---|---|
| LCS30-N200 | 200 N（20.4 kg） |
| LCS30-N500 | 500 N（50.99 kg） |
| 定格出力 | |
| LCS30-N100 | 0.5 mV/V ±20 % |
|---|---|
| LCS30-N200 | 0.5 mV/V ±20 % |
| LCS30-N500 | 0.5 mV/V ±20 % |
| たわみ量 | |
| LCS30-N100 | 0.01 mm以下 |
|---|---|
| LCS30-N200 | 0.01 mm以下 |
| LCS30-N500 | 0.01 mm以下 |
| 固有振動数 | |
| LCS30-N100 | 10 kHz |
|---|---|
| LCS30-N200 | 9.2 kHz |
| LCS30-N500 | 10.7 kHz |
| 質量 | |
| LCS30-N100 | 約4 g |
|---|---|
| LCS30-N200 | 約10 g |
| LCS30-N500 | 約11 g |
| 材質 | |
| LCS30-N100 | アルミ二ウム |
|---|---|
| LCS30-N200 | ステンレス |
| LCS30-N500 | ステンレス |
共通仕様
- 非直線性
- 0.2 % R.O.
- ヒステリシス
- 0.2 % R.O.
- 繰り返し性
- 0.1 % R.O.
- 推奨印加電圧
- 5 VDC
- 零バランス
- ±10 % R.O.
- 入力端子間抵抗
- 約700 Ω
- 出力端子間抵抗
- 約350 Ω
- 絶縁抵抗
- 1000 MΩ以上/DC50 V(B/E)
- 零点の温度影響
- ±0.5 % R.O./10 ℃
- 出力の温度影響
- ±1.0 % Load/10 ℃
- 温度補償範囲
- -10 ℃～+60 ℃
- 許容温度範囲
- -20 ℃～+70 ℃
- 許容過負荷
- 150 % R.C.
- ケーブル太さ／長さ
- Φ1.6、4芯シールドケーブル先端柳線 / 1 m
- 付属品
- データシート
