天びん･はかり用サーマルプリンタ AD-8129TH

チャート印字例

テスト印字例

統計演算印字例

液晶パネル・テンキー付きで簡単設定

便利な液晶パネル付き、計量値の表示・プリンタの状態の確認が可能

テンキーにより､日付時刻設定、ID設定、天びんのリゼロなどのコマンドが可能

・高機能サーマルプリンタ
・フットスイッチなど、外部接点入力で印字・リゼロが可能
・一定時間の間隔での印字（インターバル印字）
・計量データの時系列変化（チャート印字）
・時計機能付き（日付時刻印字出力可能）
・パスワードロック機能（日付・時刻・内部設定変更）

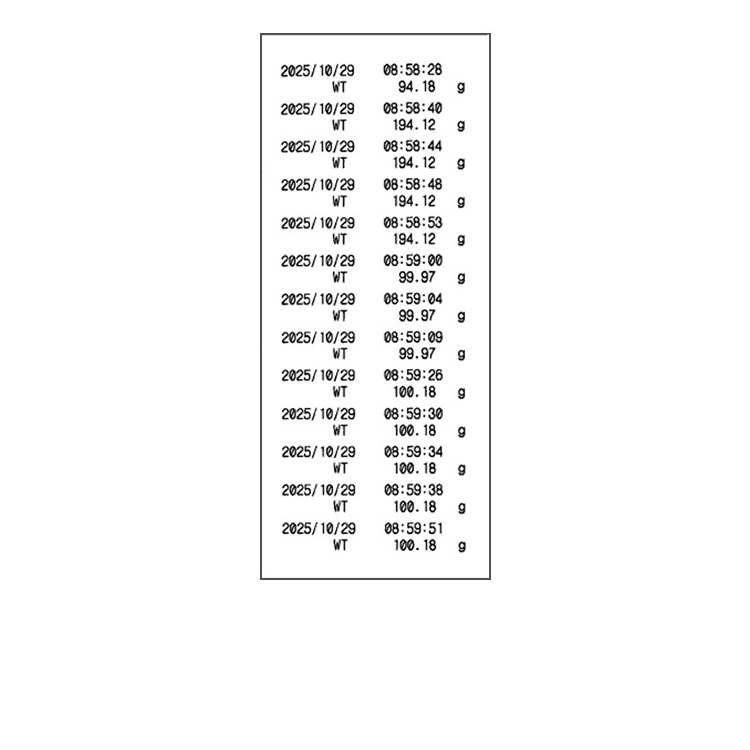

・日付/時刻/IDを任意のタイミングで印字可能
・TIME キーを押す ⇒ 時刻印字
・DATEキーを押す ⇒ 日付印字
・IDキーを押す ⇒ ID印字

電源が取れない環境で使用する方法について

お問い合わせ

カタログ・取扱説明書・外形寸法図

技術資料

標準価格・JANコード

型名	標準価格	商品コード	JANコード
AD-8129TH	￥70,000（税抜価格）	AD8129TH	4981046581080

AD-8129TH
標準価格	￥70,000（税抜価格）
商品コード	AD8129TH
JANコード	4981046581080

仕様

印字方式: サーマル式

文字仕様: 13ドット × 28ドット、1.5（W）× 2.6（H）mm

印字速度: 約1.6 行／秒

印字文字数: 24 文字／行

使用温度湿度範囲: 0℃～40℃、35％～85％RH（結露しないこと）

保存温度湿度範囲: -20℃～50℃、10％～90％RH（結露しないこと）

電源: ACアダプタ：AX-TB305A、入力：AC100V～240V（＋10％、ー15％） 50/60Hz

本体質量: 約500 g

外形寸法: 174（W）×141（D）×87（H）ｍｍ

インタフェース: D-Sub9P（オス）（RS-232C 兼カレントループ）
外部入力コネクタ（フットスイッチ用）

付属品: プリンタ用感熱紙1巻、ACアダプタ、ACアダプタ識別シール、簡易取扱説明、RS-232Cケーブル（D-Sub9Pメス-9Pメス）

RS-232Cケーブルについて

付属するRS-232Cケーブル

D-Sub9P（メスーメス）ケーブル： AX-KO2741-100（1 m）

別売のケーブル
接続する天びんはかりのインタフェースに合わせてお選びください

D-Sub25Pの天びんはかり用
AX-KO2116-090（90 cm）
AX-KO1710-200（2 m）
DINの天びんはかり用
AX-KO1786-200（2 m）
カレントループ接続用
AX-KO5291-100（1 m）

RS-232C分岐ケーブル（AX-KO4454-010）で、PCとプリンタが同時に接続可能に
天びんのD-Sub9ピンRS-232Cインタフェースから2ch出力できます。

インタフェース形状
天びん接続側（画像左側）： D-Sub9Pメス
周辺機器側（画像右側）：いずれもD-Sub9Pオス
周辺機器側（画像右側）の1chは双方向通信（PCまたはPLC接続用）、もう1chは単方向通信（プリンタ接続用）

詳細はカタログをご覧ください。
RS-232C分岐ケーブル AX-KO4454-010カタログ

使用例とプリンタの設定について

電子天びんとプリンタの接続方法
 水分計とプリンタの接続方法
 粘度計とプリンタの接続方法

オプション

型名	品名	標準価格	商品コード	JANコード
AX-PP147-S	プリンタ用感熱紙（5巻）	￥5,000（税抜価格）	AX-PP147-S	4981046711340
AX-PP183-S	プリンタ用感熱無塵紙（10巻）	￥30,000（税抜価格）	AX-PP183-S	4981046582193
AX-KO2741-100	RS-232C ケーブル（D-sub9P- 9P、1 m、標準付属）	￥4,500（税抜価格）	AX-KO2741-100	4981046154765
AX-KO2116-090	RS-232Cケーブル（D-Sub25P-9P、0.9 m）	￥4,500（税抜価格）	AX-KO2116-090	4981046154772
AX-KO1786-200	RS-232C ケーブル（DIN- 9P、2 m）	￥9,000（税抜価格）	AX-KO1786-200	4981046713573
AX-KO5291-100	カレントループケーブル（1 m）	￥5,000（税抜価格）	AX-KO5291-100	4981046154918
AX-KO3285-320	端子台用ケーブル（バラ線、3 m）	￥13,000（税抜価格）	AX-KO3285-320	4981046612364
AX-SW138	フットスイッチ（印字またはリゼロ用）	￥10,000（税抜価格）	AX-SW138	498104658218
AX-TB305-A	ACアダプタ（標準付属）	￥5,000（税抜価格）	AX-TB305-A
GP-16	プリンタ台（GX-L、GF-L、GP用）（※1）	￥20,000（税抜価格）	GP-16	4981046155489
HVW-12C	プリンタ台（HW-C、HV-C、FG、HW-G、HV-G用）（※2）	￥12,000（税抜価格）	HVW-12C	4981046156141

AX-PP147-S
品名	プリンタ用感熱紙（5巻）
標準価格	￥5,000（税抜価格）
商品コード	AX-PP147-S
JANコード	4981046711340

AX-PP183-S
品名	プリンタ用感熱無塵紙（10巻）
標準価格	￥30,000（税抜価格）
商品コード	AX-PP183-S
JANコード	4981046582193

AX-KO2741-100
品名	RS-232C ケーブル（D-sub9P- 9P、1 m、標準付属）
標準価格	￥4,500（税抜価格）
商品コード	AX-KO2741-100
JANコード	4981046154765

AX-KO2116-090
品名	RS-232Cケーブル（D-Sub25P-9P、0.9 m）
標準価格	￥4,500（税抜価格）
商品コード	AX-KO2116-090
JANコード	4981046154772

AX-KO1786-200
品名	RS-232C ケーブル（DIN- 9P、2 m）
標準価格	￥9,000（税抜価格）
商品コード	AX-KO1786-200
JANコード	4981046713573

AX-KO5291-100
品名	カレントループケーブル（1 m）
標準価格	￥5,000（税抜価格）
商品コード	AX-KO5291-100
JANコード	4981046154918

AX-KO3285-320
品名	端子台用ケーブル（バラ線、3 m）
標準価格	￥13,000（税抜価格）
商品コード	AX-KO3285-320
JANコード	4981046612364

AX-SW138
品名	フットスイッチ（印字またはリゼロ用）
標準価格	￥10,000（税抜価格）
商品コード	AX-SW138
JANコード	498104658218

AX-TB305-A
品名	ACアダプタ（標準付属）
標準価格	￥5,000（税抜価格）
商品コード	AX-TB305-A
JANコード

GP-16
品名	プリンタ台（GX-L、GF-L、GP用）（※1）
標準価格	￥20,000（税抜価格）
商品コード	GP-16
JANコード	4981046155489

HVW-12C
品名	プリンタ台（HW-C、HV-C、FG、HW-G、HV-G用）（※2）
標準価格	￥12,000（税抜価格）
商品コード	HVW-12C
JANコード	4981046156141

・接続する天びん・はかりによってインタフェースの形状が異なります。必ず接続先の、モデル名またはインタフェースをご確認の上、ご注文ください。
（※1）表示部分離型モデルには使用できません
（※2）ひょう量15kg以下モデルと表示部分離型モデルには使用できません

AX-SW138

フットスイッチAX-SW138使用イメージ
