検定付きはかり 内蔵分銅型電子天びん GX-A-Kシリーズ（A&D Apollo）
検定付きはかり 内蔵分銅型電子天びん GX-A-Kシリーズ（A&D Apollo）

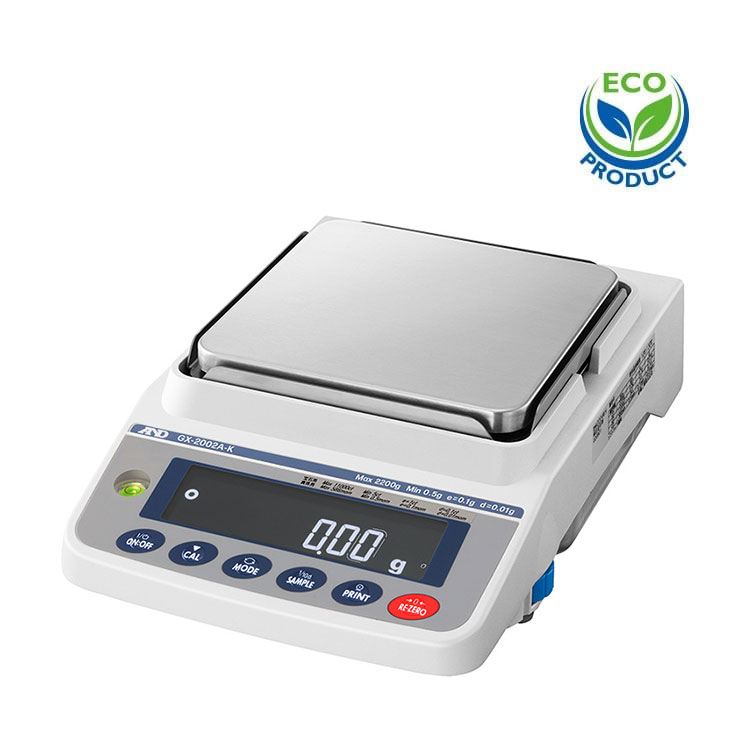

GX-2002A-K
GX-203A-K付属小型風防装着時
目量0.01g～
分銅内蔵なのでいつでも高精度計量
測定方式：電磁平衡式
精度等級 2級
目量 0.01g： 4モデル
目量 0.1g：4モデル
目量 1g：1モデル
- ・新開発のセンサ方式 Smart SHS®
Smart Super Hybrid Sensorにより、高速応答・高分解能の実現 - ・生産ラインの組み込み時に
ISD：衝撃検出機能（Impact Shock Detection）【特許取得済】
計量皿に衝撃が加わった時に、4段階の警告表示とブザーでお知らせ - ・ポンプ流量など液体の計量に
FRD：流量測定機能（Flow Rate Display）【特許取得済】
荷重の変化を「流量」として計算 天びん単体で高精度の流量測定が可能 - ・天びんの繰り返し性・最小計量値の確認に
ECL：電子制御荷重（自己点検）機能（Electronically Controlled Load）【特許取得済】
エー・アンド・デイ独自の天びん内部機構により、外部分銅を使わずに天びんの繰り返し性を算出 わずか90秒で完了
カタログ・取扱説明書・参考資料
外形寸法図
標準価格・JANコード
| 型名 | 標準価格 | 商品コード | JANコード |
|---|---|---|---|
| GX-203A-K | ￥104,000（税抜価格） | GX203A-K | 4981046305341 |
| GX-303A-K | ￥124,000（税抜価格） | GX303A-K | 4981046305334 |
| GX-403A-K | ￥140,000（税抜価格） | GX403A-K | 4981046305327 |
| GX-603A-K | ￥160,000（税抜価格） | GX603A-K | 4981046305310 |
| GX-2002A-K | ￥104,000（税抜価格） | GX2002A-K | 4981046305396 |
| GX-3002A-K | ￥124,000（税抜価格） | GX3002A-K | 4981046305389 |
| GX-4002A-K | ￥140,000（税抜価格） | GX4002A-K | 4981046305372 |
| GX-6002A-K | ￥160,000（税抜価格） | GX6002A-K | 4981046305365 |
| GX-6001A-K | ￥108,000（税抜価格） | GX6001A-K | 4981046305358 |
| GX-203A-K | |
| 標準価格 | ￥104,000（税抜価格） |
|---|---|
| 商品コード | GX203A-K |
| JANコード | 4981046305341 |
| GX-303A-K | |
| 標準価格 | ￥124,000（税抜価格） |
|---|---|
| 商品コード | GX303A-K |
| JANコード | 4981046305334 |
| GX-403A-K | |
| 標準価格 | ￥140,000（税抜価格） |
|---|---|
| 商品コード | GX403A-K |
| JANコード | 4981046305327 |
| GX-603A-K | |
| 標準価格 | ￥160,000（税抜価格） |
|---|---|
| 商品コード | GX603A-K |
| JANコード | 4981046305310 |
| GX-2002A-K | |
| 標準価格 | ￥104,000（税抜価格） |
|---|---|
| 商品コード | GX2002A-K |
| JANコード | 4981046305396 |
| GX-3002A-K | |
| 標準価格 | ￥124,000（税抜価格） |
|---|---|
| 商品コード | GX3002A-K |
| JANコード | 4981046305389 |
| GX-4002A-K | |
| 標準価格 | ￥140,000（税抜価格） |
|---|---|
| 商品コード | GX4002A-K |
| JANコード | 4981046305372 |
| GX-6002A-K | |
| 標準価格 | ￥160,000（税抜価格） |
|---|---|
| 商品コード | GX6002A-K |
| JANコード | 4981046305365 |
| GX-6001A-K | |
| 標準価格 | ￥108,000（税抜価格） |
|---|---|
| 商品コード | GX6001A-K |
| JANコード | 4981046305358 |
GX-AE/GX-Aシリーズご紹介動画
汎用天びん GX-A / GF-Aシリーズ（A&D Apollo）
プロモーション動画
(海外モデルを使用した動画です。字幕は設定で日本語にもできます。）
天びんの清掃方法
ガラス風防の取り外しかた
（動画で使用しているのは非検定モデルのGX-Aシリーズです。）
堅牢 / 高耐久
過荷重試験
『人が乗っても壊れない！』堅牢なボディ＆センサ
ひょう量4200g、最小表示0.01gのGX-4002Aの過荷重試験風景です。
（動画で使用しているのは非検定モデルのGX-Aシリーズです。）
耐久試験
1,000万回の耐久試験をクリアしました。（動画は375万回を突破した時のものです）
（動画で使用しているのは非検定モデルのGX-Aシリーズです。）
業界初・・・3つの機能を新提案・・・ISD / ECL / FRD
生産ラインの組み込み時に ISD：衝撃検出機能（Impact Shock Detection）【特許取得済】
計量皿に衝撃が加わった時に、4段階の警告表示とブザーでお知らせします
例）ワーク中の衝撃の度合いを簡単にチェック ⇒ 設置時の作業効率アップ
天びん使用時の衝撃による故障、スパンずれの回避
動画はひょう量4200g、最小表示0.01gのGX-4002Aの衝撃検出機能の確認です。
（動画で使用しているのは非検定モデルのGX-Aシリーズです。）
天びんの繰り返し性・最小計量値の確認に ECL：電子制御荷重（自己点検）機能（Electronically Controlled Load）【特許取得済】
エー・アンド・デイ独自の天びん内部機構により、外部分銅を使わずに天びんの繰り返し性を算出、わずか90秒で完了
例）生産ライン：設置環境が悪い場合の精度確認
例）ラボ：ドラフトチャンバー用やエンクロージャー内で使用する際の風や振動の影響のチェック
天びんの故障診断や、繰り返し性・最小計量値の確認ができます。
※ 天びんソフトバージョン1.100以降の動作例です。それより前のバージョンではECLによる測定値の変化、環境判定（OK、Env）は表示されません。
（動画で使用しているのは非検定モデルのGX-Aシリーズです。）
ポンプ流量など液体の計量に FRD：流量測定機能（Flow Rate Display）【特許取得済】
流用の単位（g/* または mL/*）は検定対象でないため、「取引」・「証明」には使用できません。
荷重の変化を「流量」として計算し、「mL/s」の単位で表示。天びん単体で高精度の流量測定が可能
例）生産ライン：移送ポンプや定量供給装置などの精度と安定性の向上
例）ラボ：細胞培養用の培地に添加された溶液の流速の制御など
（動画で使用しているのは非検定モデルのGX-Aシリーズです。）
流量測定用データ処理ソフト『WinCT-FRD』 NEW
PCに接続して、天びんの内部設定を簡単にセッティング可能 『WinCT-ParamSet』
電子天びんの内部設定を PC で変更することができます。
・天びんからIDナンバや内部設定データを読み出し、一括で変更することができます。
・設定内容をCSVファイル形式で保存することができます。
・保存したCSVファイルを読み込み、設定内容を天びんに書き込むことができます。
内部設定の例：ボーレート、パリティ、データ長、応答特性、データ出力モード、コンパレータ（上下限値）設定など
天びんに付属しているUSBケーブルで天びんとPCを接続します。
特長
2ch出力標準装備、PCとプリンタ・PLC・外部表示器など、2ch同時接続が可能
- RS-232Cインタフェース（D-Sub9Pオス）
- USBインタフェース（ミニBタイプ）、USBケーブル（1.8ｍ）付属
パスワード機能
- 天びんの使用者、時計の設定を制限するセキュリティ機能
- 天びん使用前にパスワード入力 時計時刻など全ての機能設定ができる管理者レベルと、計量のみ行える使用者レベル（×10人分）の2段階
統計演算
計量値を統計処理し、結果を表示・出力
比重測定機能
取引・証明対象外
- 固体または液体の比重を計算して表示・出力
- 別売の比重測定キットGXA-13を利用可能（目量0.01gモデル用）（ビーカー仕様：直径約90mm、高さ約120mm、市販500mLガラスビーカー）
UFC機能（Universal Flex Coms）
出力フォーマットを任意に設定することが可能
USBファンクション機能
内部設定で、一方向と双方向の切替が可能
- 一方向（クイックUSB）：ドライバのインストールも不要で、PCに直接出力
アルファベットも出力できるので、GLP出力や統計演算出力にも対応 - 双方向通信：データ処理ソフトWinCTでのデータ取得が可能
双方向通信させる場合は、「仮想COMモード用」ドライバーのインストールが必要です
大型ガラス風防GXA-10
- コンパクト設計：ボディイン・ドア方式：ドアを開けても背面に飛び出さない省スペース設計
- 帯電防止用に導電性ガラスを採用
- スライドガラスのレールを新設計：開閉時の操作感を追求、軽い力でスムースな開閉が可能
- 全モデル共通
時計機能
GLP出力時やデータメモリ時に日付・時刻データを出力、記憶可能
床下ひょう量
床下ひょう量金具を標準装備
表示モード
- 検定対象
g（グラム） / ct（カラット） / mom（もんめ） - 検定対象外
pcs（個数） / ％（パーセント） - GX-6001A-Kはg（グラム）のみ検定対象です。また、ct（カラット）、mom（もんめ）は表示しません。
流量測定（FRD)機能、 比重測定は 取引・証明の対象外です。
オートパワーオン・オフ機能
内部設定でオン・オフの選択可能（PLC等からのコマンドでも可）
風袋値記憶機能
電源オン時の表示値は「ゼロ表示」または「前回の計量値を表示」のいずれかを選択可能。
- ゼロ表示： 計量作業の効率アップ
- 前回の計量値表示： 停電時など電源が突然落ちた場合や計量皿にホッパーなどを 取り付け、排出計量中に電源を切る必要がある際などに便利
仕様
| 型名 | GX-203A-K | GX-303A-K | GX-403A-K | GX-603A-K |
|---|---|---|---|---|
| ひょう量 | 220g | 320g | 420g | 620g |
| 目量 | 0.01g | 0.01g | 0.01g | 0.01g |
| 補助表示 | 0.001g | 0.001g | 0.001g | 0.001g |
| 使用範囲 | 0.02g～220g | 0.02g～320g | 0.02g～420g | 0.02g～620g |
| 表示単位：検定対象 | g（グラム） / ct（カラット） / mom（もんめ） | g（グラム） / ct（カラット） / mom（もんめ） | g（グラム） / ct（カラット） / mom（もんめ） | g（グラム） / ct（カラット） / mom（もんめ） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） | pcs（個数） / %（パーセント） | pcs（個数） / %（パーセント） | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 128× 128mm | 128× 128mm | 128× 128mm | 128× 128mm |
| 計量皿材質 | SUS316 | SUS316 | SUS316 | SUS316 |
| GX-203A-K | |
| ひょう量 | 220g |
|---|---|
| 目量 | 0.01g |
| 補助表示 | 0.001g |
| 使用範囲 | 0.02g～220g |
| 表示単位：検定対象 | g（グラム） / ct（カラット） / mom（もんめ） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 128× 128mm |
| 計量皿材質 | SUS316 |
| GX-303A-K | |
| ひょう量 | 320g |
|---|---|
| 目量 | 0.01g |
| 補助表示 | 0.001g |
| 使用範囲 | 0.02g～320g |
| 表示単位：検定対象 | g（グラム） / ct（カラット） / mom（もんめ） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 128× 128mm |
| 計量皿材質 | SUS316 |
| GX-403A-K | |
| ひょう量 | 420g |
|---|---|
| 目量 | 0.01g |
| 補助表示 | 0.001g |
| 使用範囲 | 0.02g～420g |
| 表示単位：検定対象 | g（グラム） / ct（カラット） / mom（もんめ） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 128× 128mm |
| 計量皿材質 | SUS316 |
| GX-603A-K | |
| ひょう量 | 620g |
|---|---|
| 目量 | 0.01g |
| 補助表示 | 0.001g |
| 使用範囲 | 0.02g～620g |
| 表示単位：検定対象 | g（グラム） / ct（カラット） / mom（もんめ） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 128× 128mm |
| 計量皿材質 | SUS316 |
・外形寸法：212(W) × 317(D) × 93(H) mm、本体質量：約5kg
| 型名 | GX-2002A-K | GX-3002A-K | GX-4002A-K | GX-6002A-K |
|---|---|---|---|---|
| ひょう量 | 2200g | 3200g | 4200g | 6200g |
| 目量 | 0.1g | 0.1g | 0.1g | 0.1g |
| 補助表示 | 0.01g | 0.01g | 0.01g | 0.01g |
| 使用範囲 | 0.5g～2200g | 0.5g～3200g | 0.5g～4200g | 0.5g～6200g |
| 表示単位：検定対象 | g（グラム） / ct（カラット） / mom（もんめ） | g（グラム） / ct（カラット） / mom（もんめ） | g（グラム） / ct（カラット） / mom（もんめ） | g（グラム） / ct（カラット） / mom（もんめ） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） | pcs（個数） / %（パーセント） | pcs（個数） / %（パーセント） | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 165 × 165mm | 165 × 165mm | 165 × 165mm | 165 × 165mm |
| 計量皿材質 | SUS316 | SUS316 | SUS316 | SUS316 |
| GX-2002A-K | |
| ひょう量 | 2200g |
|---|---|
| 目量 | 0.1g |
| 補助表示 | 0.01g |
| 使用範囲 | 0.5g～2200g |
| 表示単位：検定対象 | g（グラム） / ct（カラット） / mom（もんめ） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 165 × 165mm |
| 計量皿材質 | SUS316 |
| GX-3002A-K | |
| ひょう量 | 3200g |
|---|---|
| 目量 | 0.1g |
| 補助表示 | 0.01g |
| 使用範囲 | 0.5g～3200g |
| 表示単位：検定対象 | g（グラム） / ct（カラット） / mom（もんめ） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 165 × 165mm |
| 計量皿材質 | SUS316 |
| GX-4002A-K | |
| ひょう量 | 4200g |
|---|---|
| 目量 | 0.1g |
| 補助表示 | 0.01g |
| 使用範囲 | 0.5g～4200g |
| 表示単位：検定対象 | g（グラム） / ct（カラット） / mom（もんめ） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 165 × 165mm |
| 計量皿材質 | SUS316 |
| GX-6002A-K | |
| ひょう量 | 6200g |
|---|---|
| 目量 | 0.1g |
| 補助表示 | 0.01g |
| 使用範囲 | 0.5g～6200g |
| 表示単位：検定対象 | g（グラム） / ct（カラット） / mom（もんめ） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 165 × 165mm |
| 計量皿材質 | SUS316 |
・外形寸法：212(W) × 317(D) × 93(H) mm、本体質量：約5kg。
| 型名 | GX-6001A-K |
|---|---|
| ひょう量 | 6200g |
| 目量 | 1g |
| 補助表示 | 0.1g |
| 使用範囲 | 5g～6200g |
| 表示単位：検定対象 | g（グラム） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 165 × 165mm |
| 計量皿材質 | SUS316 |
| GX-6001A-K | |
| ひょう量 | 6200g |
|---|---|
| 目量 | 1g |
| 補助表示 | 0.1g |
| 使用範囲 | 5g～6200g |
| 表示単位：検定対象 | g（グラム） |
| 表示単位：検定対象外 | pcs（個数） / %（パーセント） |
| 計量皿寸法 | 165 × 165mm |
| 計量皿材質 | SUS316 |
オプション
| 型名 | 品名 | 標準価格 | 商品コード | JANコード |
|---|---|---|---|---|
| GXA-04 | コンパレータ・リレー出力（ブザー・外部入力付き）（※1） | ￥25,000（税抜価格） | GXA-04 | 4981046152600 |
| GXA-06 | アナログ電圧出力（※1） | ￥20,000（税抜価格） | GXA-06 | 4981046152617 |
| GXA-10 | ガラス風防 | ￥28,000（税抜価格） | GXA-10 | 4981046155984 |
| GXA-12 | 動物計量皿キット（最小表示0.1mgモデル/GX-203Aを除く） | ￥15,000（税抜価格） | GXA-12 | 4981046155878 |
| GXA-13 | 比重測定キット（0.01gモデル用）（※2） | ￥50,000（税抜価格） | GXA-13 | 4981046155977 |
| GXA-23-PRINT | プリント用フットスイッチ入力（フットスイッチ＜AX-SW137-PRINT＞付属、ペダルを踏むことで、データ出力（プリント出力））（※1）（※3） | ￥20,000（税抜価格） | GXA-23-PRINT | 4981046156011 |
| GXA-23-REZERO | リゼロ用フットスイッチ入力（フットスイッチ＜AX-SW137-REZERO＞付属、ペダルを踏むことで、リゼロ出力）（※1）（※3） | ￥20,000（税抜価格） | GXA-23-REZERO | 4981046156028 |
| GXA-23-PLUG | 外部入力インタフェース（インタフェースボード接点入力用、システム組込み用、オーディオ端子×3個付属）（※1）（※3） | ￥10,000（税抜価格） | GXA-23-PLUG | 4981046156035 |
| GXA-26 | 外部IRスイッチ（内部設定にてRE-ZEROまたはPRINTの機能を選択） （※1） | ￥15,000（税抜価格） | GXA-26 | 4981046157407 |
| AX-GXA-31 | 表示部保護カバー5枚セット | ￥3,800（税抜価格） | AX-GXA-31 | 4981046155885 |
| AX-KO5465-180 | USBケーブル（A-ミニBタイプ）1.8m （標準付属品） | ￥1,000（税抜価格） | AX-KO5465-180 | 4981046155915 |
| AD-8127 | マルチプリンタ | ￥65,000（税抜価格） | AD8127 | 4981046149945 |
| AD-8126 | ミニプリンタ | ￥48,000（税抜価格） | AD8126 | 4981046608718 |
| AD-8920A | 外部表示器 | ￥12,000（税抜価格） | AD8920A | 4981046603867 |
| AD-8922A | 外部コントローラ | ￥36,000（税抜価格） | AD8922A | 4981046604192 |
| AX-TB248 | ACアダプタ（標準付属品） | ￥3,500（税抜価格） | AX-TB248 | 4981046609241 |
| AXP-4008166 | アクリル風防ユニット（1mgモデル用） | ￥3,200（税抜価格） | AXP-4008166 | 4981046132688 |
| GXA-04 | |
| 品名 | コンパレータ・リレー出力（ブザー・外部入力付き）（※1） |
|---|---|
| 標準価格 | ￥25,000（税抜価格） |
| 商品コード | GXA-04 |
| JANコード | 4981046152600 |
| GXA-06 | |
| 品名 | アナログ電圧出力（※1） |
|---|---|
| 標準価格 | ￥20,000（税抜価格） |
| 商品コード | GXA-06 |
| JANコード | 4981046152617 |
| GXA-10 | |
| 品名 | ガラス風防 |
|---|---|
| 標準価格 | ￥28,000（税抜価格） |
| 商品コード | GXA-10 |
| JANコード | 4981046155984 |
| GXA-12 | |
| 品名 | 動物計量皿キット（最小表示0.1mgモデル/GX-203Aを除く） |
|---|---|
| 標準価格 | ￥15,000（税抜価格） |
| 商品コード | GXA-12 |
| JANコード | 4981046155878 |
| GXA-13 | |
| 品名 | 比重測定キット（0.01gモデル用）（※2） |
|---|---|
| 標準価格 | ￥50,000（税抜価格） |
| 商品コード | GXA-13 |
| JANコード | 4981046155977 |
| GXA-23-PRINT | |
| 品名 | プリント用フットスイッチ入力（フットスイッチ＜AX-SW137-PRINT＞付属、ペダルを踏むことで、データ出力（プリント出力））（※1）（※3） |
|---|---|
| 標準価格 | ￥20,000（税抜価格） |
| 商品コード | GXA-23-PRINT |
| JANコード | 4981046156011 |
| GXA-23-REZERO | |
| 品名 | リゼロ用フットスイッチ入力（フットスイッチ＜AX-SW137-REZERO＞付属、ペダルを踏むことで、リゼロ出力）（※1）（※3） |
|---|---|
| 標準価格 | ￥20,000（税抜価格） |
| 商品コード | GXA-23-REZERO |
| JANコード | 4981046156028 |
| GXA-23-PLUG | |
| 品名 | 外部入力インタフェース（インタフェースボード接点入力用、システム組込み用、オーディオ端子×3個付属）（※1）（※3） |
|---|---|
| 標準価格 | ￥10,000（税抜価格） |
| 商品コード | GXA-23-PLUG |
| JANコード | 4981046156035 |
| GXA-26 | |
| 品名 | 外部IRスイッチ（内部設定にてRE-ZEROまたはPRINTの機能を選択） （※1） |
|---|---|
| 標準価格 | ￥15,000（税抜価格） |
| 商品コード | GXA-26 |
| JANコード | 4981046157407 |
| AX-GXA-31 | |
| 品名 | 表示部保護カバー5枚セット |
|---|---|
| 標準価格 | ￥3,800（税抜価格） |
| 商品コード | AX-GXA-31 |
| JANコード | 4981046155885 |
| AX-KO5465-180 | |
| 品名 | USBケーブル（A-ミニBタイプ）1.8m （標準付属品） |
|---|---|
| 標準価格 | ￥1,000（税抜価格） |
| 商品コード | AX-KO5465-180 |
| JANコード | 4981046155915 |
| AD-8127 | |
| 品名 | マルチプリンタ |
|---|---|
| 標準価格 | ￥65,000（税抜価格） |
| 商品コード | AD8127 |
| JANコード | 4981046149945 |
| AD-8126 | |
| 品名 | ミニプリンタ |
|---|---|
| 標準価格 | ￥48,000（税抜価格） |
| 商品コード | AD8126 |
| JANコード | 4981046608718 |
| AD-8920A | |
| 品名 | 外部表示器 |
|---|---|
| 標準価格 | ￥12,000（税抜価格） |
| 商品コード | AD8920A |
| JANコード | 4981046603867 |
| AD-8922A | |
| 品名 | 外部コントローラ |
|---|---|
| 標準価格 | ￥36,000（税抜価格） |
| 商品コード | AD8922A |
| JANコード | 4981046604192 |
| AX-TB248 | |
| 品名 | ACアダプタ（標準付属品） |
|---|---|
| 標準価格 | ￥3,500（税抜価格） |
| 商品コード | AX-TB248 |
| JANコード | 4981046609241 |
| AXP-4008166 | |
| 品名 | アクリル風防ユニット（1mgモデル用） |
|---|---|
| 標準価格 | ￥3,200（税抜価格） |
| 商品コード | AXP-4008166 |
| JANコード | 4981046132688 |
（※1）GXA-04、GXA-06、GXA-23シリーズ、GXA-26、は、いずれか1つのみ本体に装着可能
（※2）取引・証明の対象外。比重が水より軽いサンプルを測りたい場合は、ご購入店または弊社営業部門にご相談ください。
（※3）接続端子が2chあり、フットスイッチを２個まで同時に接続が可能（別売品：AX-SW137-PRINT、AX-SW137-REZERO）
ガラス風防 GXA-10
動物計量皿キット GXA-12
比重測定キット GXA-13
