ロードセル ループ力計 AD-1661
ロードセル ループ力計 AD-1661
JCSS一軸試験機の校正イメージ
- JIS B7721の一軸試験機の校正装置に準拠
一軸試験機（テンシロン万能材料試験機 他）の校正を行い、国家計量法標準にトレーサブルなJCSS標準付きの校正証明書を発行します。
ロードセルループ力計（AD-1661）は、材料試験機の荷重検査や、ロードセルの校正、構造物に加わる荷重、あるいは積載物の重量測定に使用される環状ばね（ループ）型力計です。
加えられた荷重によるタワミ量から力に変換して、デジタルで計測値を表示します。 従来の製品とは異なり、ループそのものを歪ゲージ式のロードセルとして開発しました。 広いダイナミックレンジ、少ない読み取り誤差、独立した表示部、計測データのPC取り込み、JCSS校正証明など多くの特徴を備えています。
取扱説明書
特長
安全性
独立型表示部のため、検査対象の試験装置に近づくことなく測定値が確認できます。また、力計が破損しないようにストッパー機構が装備されています。
計測方式
ロードセル方式採用により、読み取り誤差を軽減。計測値は、胃検査対象の実荷重単位Nで計測します。また、ダイナミックレンジが広く、幅広い計測が可能です。
機動性
ジュラルミン製の専用ケース（オプション）を用意しており、センサー部と表示部を一緒に持ち運ぶことができ、保管にも便利です。また、充電式バッテリ（別売品）を使用することで、AC電源のない場所でも計測が可能です。
校正保証
JCSS校正証明書を付属します。校正証明書の発行は、弊社グループ会社（認定事業者番号0099）にて行っています。
- JCSS校正証明書の発行にあたり、別途申し込みが必要です。
- AD1661-200Nは、Hiレンジのみに証明書を付属します。
表示部
- 「RANGE」レンジHi、Loを切り替えます。計測中でも切り替えが可能です。
- 「ZERO」ゼロ点を取ります。
- 「MODE」内部設定機能を変更します。
- 「PRINT」プリンタへのデータ出力を行います。
- 「ON/OFF」電源の入/切を行います。
- 独立型表示部を採用。検査対象の表示部の近くに置くことが可能で、各計測値の差を一目で確認できます。
- RS-232Cでパソコンや専用プリンタ（別売品）に接続し、計測データを出力することができます。
- 天びん・台はかり用アプリケーションWinCTを使用することで、簡単にデータのファイル化ができます。
仕様
型名と校正容量、センサー部（ロードセル）仕様
| 型名 | 校正容量 Loレンジ(R1) | 校正容量 Hiレンジ(R2) | 定格たわみ | 標準価格 |
|---|---|---|---|---|
| AD-1661-200N | 50N | 200N | 約3mm | ￥320,000（税抜価格） |
| AD-1661-600N | 200N | 500N | 約3mm | ￥320,000（税抜価格） |
| AD-1661-2KN | 500N | 2kN | 約3mm | ￥350,000（税抜価格） |
| AD-1661-6KN | 2kN | 5kN | 約3mm | ￥350,000（税抜価格） |
| AD-1661-20KN | 5kN | 20kN | 約3mm | ￥350,000（税抜価格） |
| AD-1661-60KN | 20kN | 50kN | 約3mm | ￥350,000（税抜価格） |
| AD-1661-200KN | 50kN | 200kN | 約3mm | ￥400,000（税抜価格） |
| AD-1661-200N | |
| 校正容量 Loレンジ(R1) | 50N |
|---|---|
| 校正容量 Hiレンジ(R2) | 200N |
| 定格たわみ | 約3mm |
| 標準価格 | ￥320,000（税抜価格） |
| AD-1661-600N | |
| 校正容量 Loレンジ(R1) | 200N |
|---|---|
| 校正容量 Hiレンジ(R2) | 500N |
| 定格たわみ | 約3mm |
| 標準価格 | ￥320,000（税抜価格） |
| AD-1661-2KN | |
| 校正容量 Loレンジ(R1) | 500N |
|---|---|
| 校正容量 Hiレンジ(R2) | 2kN |
| 定格たわみ | 約3mm |
| 標準価格 | ￥350,000（税抜価格） |
| AD-1661-6KN | |
| 校正容量 Loレンジ(R1) | 2kN |
|---|---|
| 校正容量 Hiレンジ(R2) | 5kN |
| 定格たわみ | 約3mm |
| 標準価格 | ￥350,000（税抜価格） |
| AD-1661-20KN | |
| 校正容量 Loレンジ(R1) | 5kN |
|---|---|
| 校正容量 Hiレンジ(R2) | 20kN |
| 定格たわみ | 約3mm |
| 標準価格 | ￥350,000（税抜価格） |
| AD-1661-60KN | |
| 校正容量 Loレンジ(R1) | 20kN |
|---|---|
| 校正容量 Hiレンジ(R2) | 50kN |
| 定格たわみ | 約3mm |
| 標準価格 | ￥350,000（税抜価格） |
| AD-1661-200KN | |
| 校正容量 Loレンジ(R1) | 50kN |
|---|---|
| 校正容量 Hiレンジ(R2) | 200kN |
| 定格たわみ | 約3mm |
| 標準価格 | ￥400,000（税抜価格） |
表示部仕様
- 表示方法
- 液晶表示
- 表示桁数
- 5桁
- 切替レンジ
- 2点
- AD変換速度
- 約10回/秒（表示書換）
- 信号出力
- RS-232C
- 外形寸法
- 232(W) × 100(D) × 130(H) mm
- 電源
- AC100V（専用ACアダプタ標準装備）
- 動作条件
- 温度：-5～+35℃、湿度：85％RH以下 （ただし結露しないこと）
センサー部（ロードセル）寸法、検出部質量
※引張り方向の検査に使用される場合はご相談ください。
| 型名 | 外形寸法(mm) A |
外形寸法(mm) B |
外形寸法(mm) C |
外形寸法(mm) D |
外形寸法(mm) H |
検出部質量 |
|---|---|---|---|---|---|---|
| AD-1661-200N | Φ62 | Φ40 | Φ62 | 258 | 70 | 0.8kg |
| AD-1661-600N | Φ70 | Φ40 | Φ70 | 260 | 70 | 1.0kg |
| AD-1661-2KN | Φ60 | Φ45 | Φ60 | 300 | 85 | 1.4kg |
| AD-1661-6KN | Φ65 | Φ45 | Φ65 | 310 | 103 | 1.9kg |
| AD-1661-20KN | Φ60 | Φ60 | - | 276 | 98 | 3.2kg |
| AD-1661-60KN | Φ75 | Φ75 | - | 330 | 116 | 7.2kg |
| AD-1661-200KN | Φ100 | Φ98 | - | 418 | 211 | 18.6kg |
| 外形寸法(mm) A |
|
| AD-1661-200N | Φ62 |
|---|---|
| AD-1661-600N | Φ70 |
| AD-1661-2KN | Φ60 |
| AD-1661-6KN | Φ65 |
| AD-1661-20KN | Φ60 |
| AD-1661-60KN | Φ75 |
| AD-1661-200KN | Φ100 |
| 外形寸法(mm) B |
|
| AD-1661-200N | Φ40 |
|---|---|
| AD-1661-600N | Φ40 |
| AD-1661-2KN | Φ45 |
| AD-1661-6KN | Φ45 |
| AD-1661-20KN | Φ60 |
| AD-1661-60KN | Φ75 |
| AD-1661-200KN | Φ98 |
| 外形寸法(mm) C |
|
| AD-1661-200N | Φ62 |
|---|---|
| AD-1661-600N | Φ70 |
| AD-1661-2KN | Φ60 |
| AD-1661-6KN | Φ65 |
| AD-1661-20KN | - |
| AD-1661-60KN | - |
| AD-1661-200KN | - |
| 外形寸法(mm) D |
|
| AD-1661-200N | 258 |
|---|---|
| AD-1661-600N | 260 |
| AD-1661-2KN | 300 |
| AD-1661-6KN | 310 |
| AD-1661-20KN | 276 |
| AD-1661-60KN | 330 |
| AD-1661-200KN | 418 |
| 外形寸法(mm) H |
|
| AD-1661-200N | 70 |
|---|---|
| AD-1661-600N | 70 |
| AD-1661-2KN | 85 |
| AD-1661-6KN | 103 |
| AD-1661-20KN | 98 |
| AD-1661-60KN | 116 |
| AD-1661-200KN | 211 |
| 検出部質量 | |
| AD-1661-200N | 0.8kg |
|---|---|
| AD-1661-600N | 1.0kg |
| AD-1661-2KN | 1.4kg |
| AD-1661-6KN | 1.9kg |
| AD-1661-20KN | 3.2kg |
| AD-1661-60KN | 7.2kg |
| AD-1661-200KN | 18.6kg |
オプション
| 型名 | 品名 | 標準価格 | 商品コード | JANコード |
|---|---|---|---|---|
| AD1661-01 | AD1661-200N専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm | ￥80,000（税抜価格） | AD1661-01 | 4981046030960 |
| AD1661-02 | AD1661-600N専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm | ￥80,000（税抜価格） | AD1661-02 | 4981046030977 |
| AD1661-03 | AD1661-2KN専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm | ￥80,000（税抜価格） | AD1661-03 | 4981046030984 |
| AD1661-04 | AD1661-6KN専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm | ￥80,000（税抜価格） | AD1661-04 | 4981046030991 |
| AD1661-05 | AD1661-20KN専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm | ￥80,000（税抜価格） | AD1661-05 | 4981046031004 |
| AD1661-06 | AD1661-60KN専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm | ￥80,000（税抜価格） | AD1661-06 | 4981046031011 |
| AD1661-07 | AD1661-200KN専用ジュラルミンケース、寸法：600(W)×460(D)×200(H)mm | ￥120,000（税抜価格） | AD1661-07 | 4981046031028 |
| AD-1682 | 充電式バッテリ、充電時間：約15時間、使用時間：約20時間、寸法：96(W)×140(D)×58(H)mm、本体質量：約1.3kg | ￥40,000（税抜価格） | AD1682 | 4981046651400 |
| AD-8127 | コンパクトプリンタ、チャート印字等の機能を搭載 | ￥65,000（税抜価格） | AD8127 | 4981046149945 |
| AD1661-01 | |
| 品名 | AD1661-200N専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm |
|---|---|
| 標準価格 | ￥80,000（税抜価格） |
| 商品コード | AD1661-01 |
| JANコード | 4981046030960 |
| AD1661-02 | |
| 品名 | AD1661-600N専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm |
|---|---|
| 標準価格 | ￥80,000（税抜価格） |
| 商品コード | AD1661-02 |
| JANコード | 4981046030977 |
| AD1661-03 | |
| 品名 | AD1661-2KN専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm |
|---|---|
| 標準価格 | ￥80,000（税抜価格） |
| 商品コード | AD1661-03 |
| JANコード | 4981046030984 |
| AD1661-04 | |
| 品名 | AD1661-6KN専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm |
|---|---|
| 標準価格 | ￥80,000（税抜価格） |
| 商品コード | AD1661-04 |
| JANコード | 4981046030991 |
| AD1661-05 | |
| 品名 | AD1661-20KN専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm |
|---|---|
| 標準価格 | ￥80,000（税抜価格） |
| 商品コード | AD1661-05 |
| JANコード | 4981046031004 |
| AD1661-06 | |
| 品名 | AD1661-60KN専用ジュラルミンケース、寸法：440(W)×350(D)×200(H)mm |
|---|---|
| 標準価格 | ￥80,000（税抜価格） |
| 商品コード | AD1661-06 |
| JANコード | 4981046031011 |
| AD1661-07 | |
| 品名 | AD1661-200KN専用ジュラルミンケース、寸法：600(W)×460(D)×200(H)mm |
|---|---|
| 標準価格 | ￥120,000（税抜価格） |
| 商品コード | AD1661-07 |
| JANコード | 4981046031028 |
| AD-1682 | |
| 品名 | 充電式バッテリ、充電時間：約15時間、使用時間：約20時間、寸法：96(W)×140(D)×58(H)mm、本体質量：約1.3kg |
|---|---|
| 標準価格 | ￥40,000（税抜価格） |
| 商品コード | AD1682 |
| JANコード | 4981046651400 |
| AD-8127 | |
| 品名 | コンパクトプリンタ、チャート印字等の機能を搭載 |
|---|---|
| 標準価格 | ￥65,000（税抜価格） |
| 商品コード | AD8127 |
| JANコード | 4981046149945 |
ジュラルミンケース
充電式バッテリ AD-1682

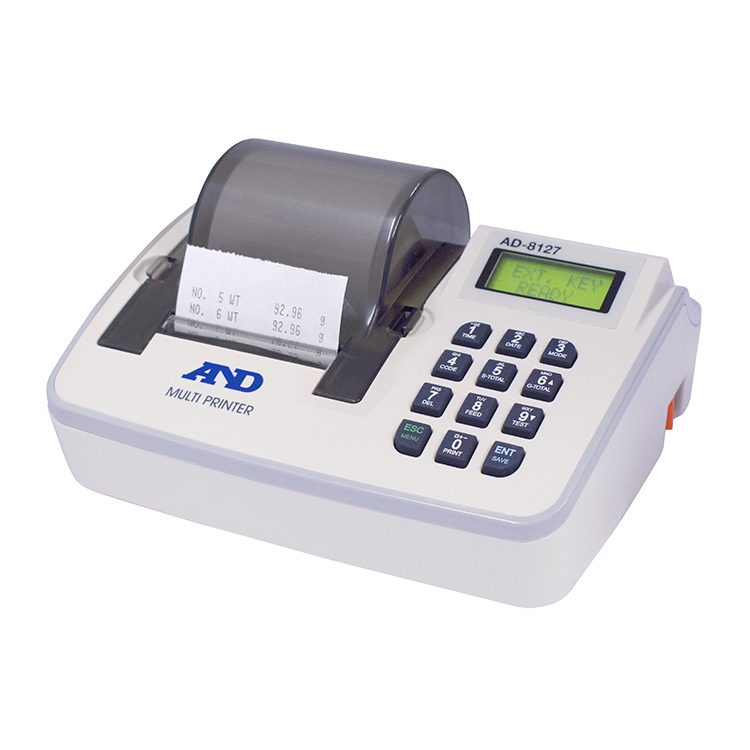

コンパクトプリンタ AD-8127
