コンパクトサーマルカメラ AD-5637
コンパクトサーマルカメラ AD-5637
- NEW
熱画像をスマートフォン、PCに転送
Wi-Fi接続でスマホアプリと連携
USBケーブルでPCと接続
- 成績書発行可能（※1）
配電盤・送電盤等の電気設備点検に
工場設備の異常発熱確認に
雨漏り診断やリフォーム時の建築・住宅診断に
HVAC（空調）システム点検に
自動車製造・整備、学校での実験、農業・畜産での温度管理に
- ・熱画像解像度 96×96ピクセル（通常時）、240×240ピクセル（Super IR時）
- ・フレームレート25Hzでなめらかな動きを実現
- ・Wi-Fiでスマートフォンと接続
スマホアプリで画面共有、画像・動画の送信可能 - ・USBでPCと接続
画像・動画ファイルのデータコピーが可能
フリーソフトで画像の解析・編集可能
（※1）成績書発行可能：
検査成績書の発行をご利用頂ける商品です。標準価格10,000円（税抜価格）
トレーサビリティ体系図の発行は別料金がかかります。標準価格12,000円（税抜価格）
標準価格・JANコード
標準価格 / JANコード
| 型名 | 標準価格 | 商品コード | JANコード |
|---|---|---|---|
| AD-5637 | ￥49,800（税抜価格） | AD5637 | 4981046579018 |
| AD-5637 | |
| 標準価格 | ￥49,800（税抜価格） |
|---|---|
| 商品コード | AD5637 |
| JANコード | 4981046579018 |
特長
Super IR機能：熱画像解像度240×240
Super IR機能をオンにすると、熱画像解像度が240×240にアップします（通常時、96×96）。
設定方法は『各種設定方法』動画をご覧ください。
『各種設定方法』動画へ
フレームレート 25Hz
当社従来品AD-5636の約2.8倍のフレームレートで、よりなめらかな動きを実現しています。
（AD-5636はフレームレート 9Hz）
Wi-Fi接続でスマホアプリと連携
詳細はページ下部『スマートフォンアプリ「THG Start」』をご覧ください。
スマートフォンアプリ「THG Start」』へ
USB接続でパソコンに画像・動画データ送信
USBケーブルでPCと接続すると、外部ストレージとして認識され、ファイル操作でPCにデータをコピーすることが可能です。
USB Type C端子－Type C端子ケーブルには対応しておりませんので、市販のUSBケーブルを使用する際はご注意ください。
選べる画像モード
8種類のカラーパレット
市販のカメラ用三脚に取り付け可能
カメラを固定して撮影することが可能です。三脚ネジ穴のサイズは 1/4-20UNC です。
LEDフラッシュライト
暗所でも作業しやすいLEDライトが付いています。
また、アラーム設定時、設定した上限値を超えると、ライトが点滅してお知らせします。
最高・最低・画面中心温度カーソル
最高・最低温度を自動で追跡、カーソル表示するため、温度異常箇所の特定に役立ちます。
スマートフォンアプリ「THG Start」
スマートフォン向けアプリ THG Start は、コンパクトサーマルカメラAD-5637の遠隔操作やリアルタイムでの画面共有ができます。
AD-5637で撮影した画像・動画をスマートフォンに保存できます。
※オープンソースのアプリのため、当社では動作等に関して保証しておりませんので、ご了承ください。
THG Start
・コンパクトサーマルカメラAD-5637の遠隔操作
・リアルタイムでの画面共有
・画像・動画をスマートフォンに保存
・熱画像の簡単な編集
「THG Start」取扱説明書、対応OSとアプリのダウンロード
iOS（iOS14.0 以降に対応）
iOSアプリのダウンロード （https://apps.apple.com/us/app/thg-start/id1593165820）
Android（Android7.0 以降に対応）
Androidアプリのダウンロード （https://play.google.com/store/apps/details?id=com.guardExpert.thgStartGoogle）
「THG Start」との接続方法
遠隔操作・リアルタイムでの画面共有
接続したコンパクトサーマルカメラAD-5637と画面を共有します。
遠隔で操作でき、画像や動画の撮影が可能です。
画像編集機能
画像モードやカラーパレットの変更、放射率や測定距離の変更などの編集が可能です。
ポイントを追加して任意の箇所の温度を確認することもできます。

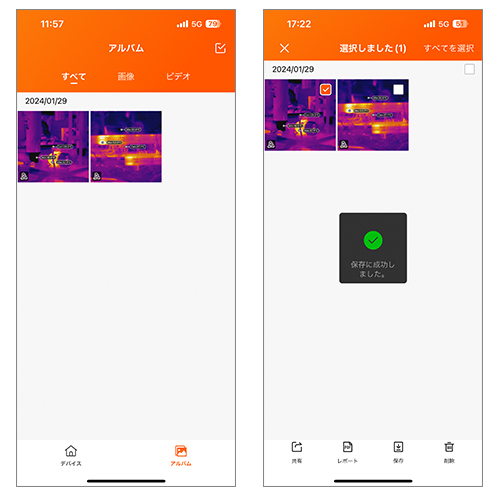

画像・動画をスマホに保存
AD-5637内蔵メモリに保存された画像・動画をスマホの写真アルバムに保存することができます。
PCソフトウェア「Editor」
Editorは、コンパクトサーマルカメラAD-5637のソフトウェアです。
熱画像の編集や解析、簡単なレポート作成が可能です。
※フリーソフトのため、当社では動作等に関して保証しておりませんので、ご了承ください。
Editor
・画像の編集・解析
・簡単なレポート作成
・温度分布データをcsv形式で出力
「Editor」取扱説明書、対応OSとアプリのダウンロード
仕様
- 熱画像解像度
- 96×96ピクセル、240×240ピクセル（Super IR時）
- 温度測定範囲
- -20～350℃
- 温度測定精度
- ±2℃または、±2%のいずれか大きい方の値（周囲温度25℃）
- 温度分解能
- 0.1℃
- フレームレート
- 25Hz
- 測定視野角
- 50°×50°
- 表示器
- 3.5インチカラータッチパネルLCD
- 可視カメラ解像度
- 640×480ピクセル
- フォーカス
- フォーカスフリー
- 測定（応答）波長
- 7.5～14μm
- 放射率
- 0.01～1.00、0.01刻みで設定可能
- メモリ
- 4GBフラッシュメモリ内蔵（システムと共有メモリのため空き容量は2.33GB）
- データ保存形式
- 画像：JPEG、ビデオ：MP4
- データ保存容量
- 画像：約16,000枚、ビデオ：約20時間（撮影時間が3分以上の場合）
- 画像テキストメモ
- 255文字
- アラーム動作
- 上限値アラーム -20～350℃（0.1℃刻みで設定可能）、LEDライト点滅
- Wi-Fi
- 802.11b/g/n（2.4GHz）
- USBケーブル（※2）
- Type A端子－Type C端子ケーブル、ケーブル長 約1m（コネクタ部含む）
- 電源 / 連続稼働時間
- 内蔵リチウムイオン充電池 / 約4時間（満充電にて）
- 防塵・防水性能
- IP54
- 動作環境
- -10℃～50℃、85％RH以下（ただし結露しないこと）
- 保存環境
- -20℃～60℃、85％RH以下（ただし結露しないこと）
- 寸法 / 質量
- 143(W)×86(H)×25(D)mm / 約235g
- 付属品
- キャリングケース、ストラップ、USB-Cケーブル、検査合格証、取扱説明書
（※2）USB Type C端子－Type C端子ケーブルには対応しておりませんので、市販のUSBケーブルを使用する際はご注意ください。
オプション
オプション
| 型名 | 品名 | 標準価格 | 商品コード | JANコード |
|---|---|---|---|---|
| AXP-AD5637-1 | ストラップ | ￥400（税抜価格） | AXP-AD5637-1 | 4981046580434 |
| AXP-AD5637-2 | キャリングケース | ￥2,500（税抜価格） | AXP-AD5637-2 | 4981046580441 |
| AXP-AD5637-1 | |
| 品名 | ストラップ |
|---|---|
| 標準価格 | ￥400（税抜価格） |
| 商品コード | AXP-AD5637-1 |
| JANコード | 4981046580434 |
| AXP-AD5637-2 | |
| 品名 | キャリングケース |
|---|---|
| 標準価格 | ￥2,500（税抜価格） |
| 商品コード | AXP-AD5637-2 |
| JANコード | 4981046580441 |
AXP-AD5637-1
AXP-AD5637-2
