検電器 AD-5571

低電圧応答モード（24～1000V）

高電圧誘導モード（90～1000V）

・視認性の高い赤のランプと断続ブザー音で通電状態をお知らせ
・感度をボタンでかんたん切り替え（24～1000V、90～1000V）
・暗所作業時に便利な先端の白色LEDライト
・5分使用しない場合、ブザーが鳴り、自動で電源がオフに
・電池電圧が低下すると、状態表示パネルが黄緑色に3回点滅、ブザーが鳴り、電源がオフに
・ストラップ（市販品）装着、ペンクリップで落下防止
・測定カテゴリ　CAT Ⅳ 1000V

お問い合わせ

特長
豆知識
仕様・オプション

新製品ニュース・取扱説明書

標準価格・JANコード

型名	標準価格	商品コード	JANコード
AD-5571	￥1,900（税抜価格）	AD5571	4981046220408

AD-5571
標準価格	￥1,900（税抜価格）
商品コード	AD5571
JANコード	4981046220408

特長

視認性の高い赤のランプと断続ブザー音で通電状態をお知らせ

交流電圧信号を検出すると、視認性の高い赤LEDの点滅と断続ブザー音で知らせます。

感度をボタンでかんたん切り替え（24～1000V、90～1000V）

ボタンを押すだけで低電圧応答モード(24～1000V)と高電圧誘導モード(90～1000V)をかんたんに切り替えることができます。

オートパワーオフ（約5分）

5分使用しない場合、ブザーが鳴り、自動で電源がオフになります。

ローバッテリー表示

電池電圧が低下すると、状態表示パネルが黄緑色に3回点滅、ブザーが鳴り、電源がオフになります。

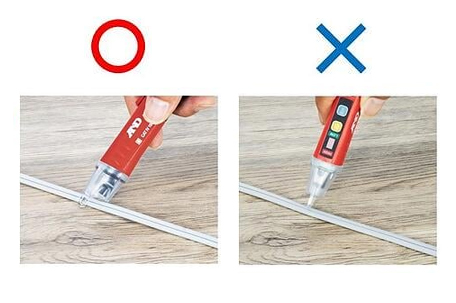

正しい測定方法

検知部を測定物に対して平行に当てて測定を行ってください。

暗所作業時に便利な先端の白色LEDライト

電源オフの状態でも使用可能な白色LEDペンライト装備。

ストラップ（市販品）装着

電池カバーの隙間にストラップを装着することができます。

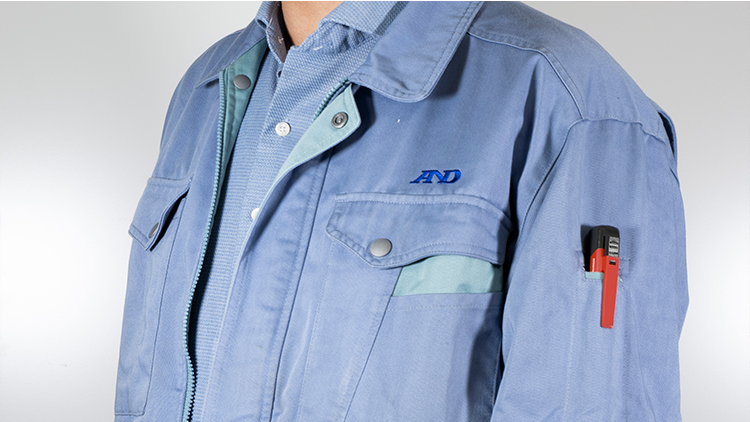

ペンクリップで落下防止

作業着の胸ポケットや腕ポケットにさしたときに落下を防ぐペンクリップ型。

用途例

低電圧応答モード（24～1000V）

低電圧交流モーター(90V)、オーディオシステム、アーク溶接、
絶縁ケーブル及びその他弱電磁の交流信号の検出

高電圧誘導モード（90～1000V）

配電ボックス、配電盤、電気器具、電気設備など、引込線及び三相交流電源の検査

検電器の豆知識

検電器の仕組み
　

検電器の測定原理とは？検電器は、検知部を被測定物に近づけることで、活電状態かど…
続きを読む

検電器の正しい使い方
　

検電器は、電気に係る作業者の生命を守ることに繋がる電気計測器です。ただし、誤っ…
続きを読む

検電器・テスター（マルチメーター）・クランプメーターの違い

電気計測器には様々な種類があり、測定項目や目的によって、使い分ける必要がありま…
続きを読む

仕様

交流電圧範囲: 90～1000V AC（赤LED点灯時）
24～1000V AC（緑LED点灯時）

周波数範囲: 50Hz/60Hz

警報方式: ブザー/赤LED点滅

LEDライト: 白LED

オートパワーオフ: 約5分

ローバッテリー表示: あり

過電圧カテゴリ: CAT Ⅳ

最大動作温湿度範囲: 0～40℃ 80%RH 以下（結露なきこと）
海抜2000m以下

保存温湿度範囲: -20～50℃ 80%RH 以下(結露なきこと)

電源: 単4乾電池2個

電池寿命: 約200時間

寸法: 150（W）×18（H）×23（D）mm

質量: 約50g（電池含む）

付属品: 取扱説明書、電池（モニタ用）
